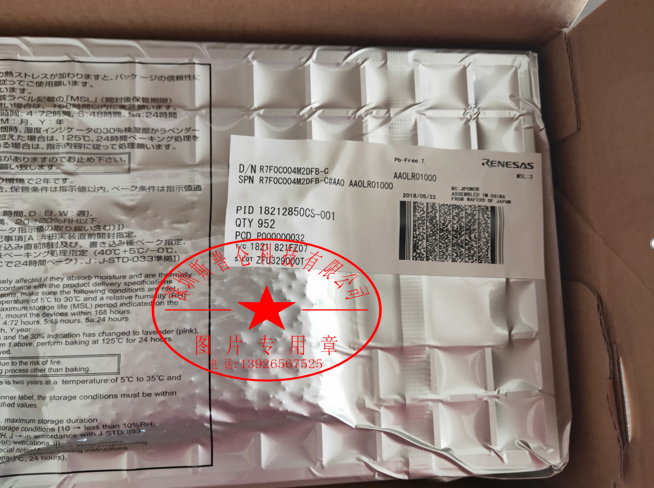

型号:R7F0C004M2DFB-C#AA0

封装:QFP80

品牌:瑞萨

主控MCU R7F0C004M特点：

超低功耗科技

●VDD=1.6～5.5V的单电源、能以1.8V的低电压运行

●HALT模式

●STOP模式

●SNOOZE模式

RL78 CPU 内核

●3 段流水线的CISC哈佛体系结构

●短指令执行时间：能在高速（0.03125ms：以高速内部振荡器时钟32MHz运行时）到超低速（30.5ms：以副系统时钟32.768kHz运行时）之间变换。

●地址空间：1M字节

●通用寄存器：8位寄存器×8×4组

●内部RAM：8KB

代码闪存

●代码闪存：128KB

●块大小：1KB

●禁止块擦除、改写（安全功能）

●内置片上调试功能

●自编程：具有引导交换功能和闪存屏蔽窗口功能

高速内部振荡器

●可从24MHz/16MHz/12MHz/8MHz/6MHz/4MHz/3MHz/2MHz/1MHz中选择

●高精度±1.0% （VDD=1.8～5.5V、TA=-20～+85°C）

工作环境温度

●TA=-40～+85°C

电源管理和复位功能

●内置上电复位（POR）电路

●内置电压检测（LVD）电路（从14种中选择中断和复位）

DMA （Direct Memory Access）控制器

●配置4个通道

●8位/16位的SFR与内部RAM间的传送时间为2个时钟

乘除和乘加运算器

●16位×16位=32位（带符号/无符号）

●32位÷32位=32位（无符号）

●16位×16位+32位=32位（带符号/无符号）

串行接口

●CSI：1个通道

●UART/UART （支持LIN-bus）：4个通道/1个通道

●I2C/简易I2C：1个通道/2个通道

定时器

●16位定时器：8个通道

●12位间隔定时器：1 个通道

●实时时钟：1 个通道（99年日历、闹钟功能、时钟校正功能）

●看门狗定时器：1 个通道（能以专用低速内部振荡器时钟运行）

A/D转换器

●8/10位分辨率A/D转换器（VDD=1.6～5.5V）

●模拟输入：4个通道

●内部基准电压（1.45V）和内置温度传感器注 1

比较器

●2个通道

●运行模式：比较器高速模式、比较器低速模式、窗口模式

●基准电压能从外部基准电压和内部基准电压中选择。

LCD 控制器/ 驱动器

●段信号输出：51 （47）个

●公共信号输出：4 （8）个

●能进行内部升压和外部电阻分压的切换

输入/ 输出端口

●I/O端口：65个（N沟道漏极开路输入/输出[6V耐压]：2个、N沟道漏极开路输入/输出[VDD耐压/EVDD耐压]：18 个）

●能进行N沟道漏极开路、TTL输入缓冲、内部上拉的切换

●能与不同电位（1.8/2.5/3V）运行的器件连接

●内置时钟输出/蜂鸣器输出控制电路

其他

●内置十进制校正（BCD）电路

封装

LQFP80-0.5mm
